סוגי ציוד חשמלי

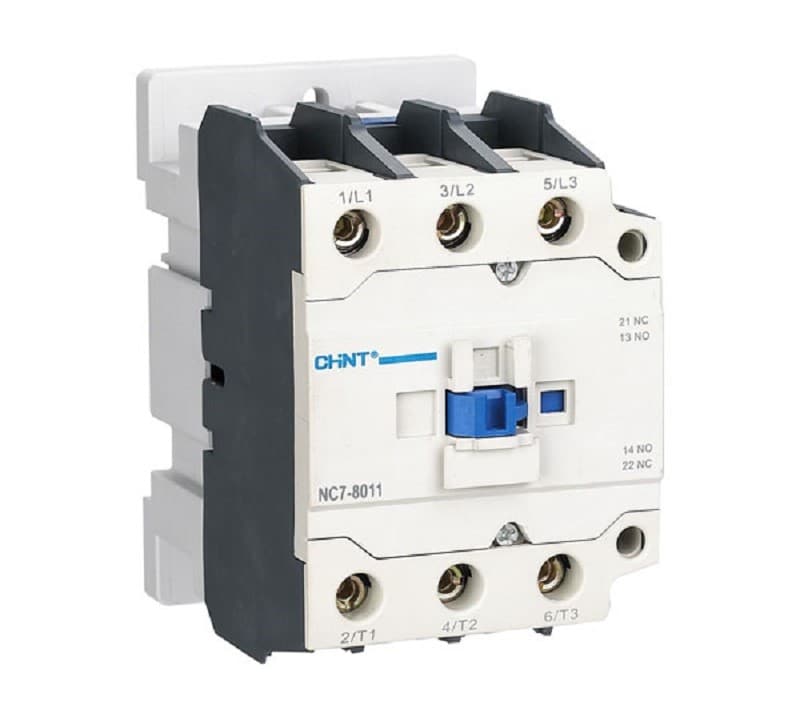

קונטקטור (Contactor)
מכשיר חשמלי המשמש לשליטה ובקרה על זרמים גדולים. הקונטקטור מורכב מסליל מגנטי ומגעים חשמליים שנסגרים או נפתחים בהתאם למצב הסליל.
תפקיד:
הפעלה וכיבוי של מנועים, משאבות, מדחסים ומכשירים תעשייתיים אחרים הדורשים זרמים גבוהים.
סוגים:
- קונטקטור תלת-פאזי (3P)
- קונטקטור חד-פאזי (1P)
- קונטקטור עם מגעי עזר (NO/NC)

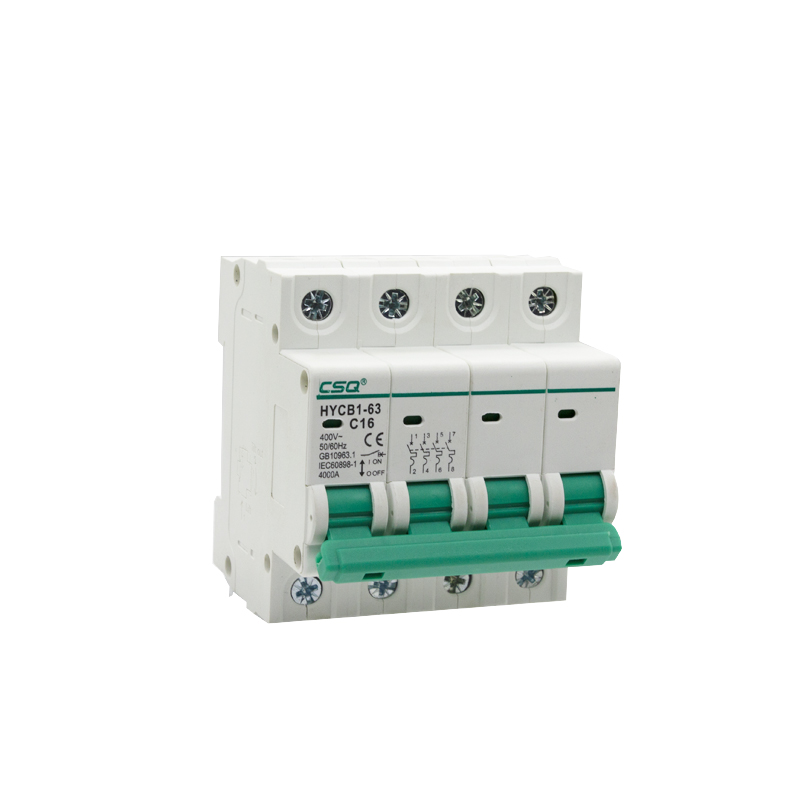

מפסק זעיר אוטומטי (MCB)
מפסק אוטומטי קטן המגן על מעגלים חשמליים מפני עומסי יתר וקצרים חשמליים. מכיל מנגנון תרמי למגנטי המגיב לשני סוגי התקלות.
תפקיד:
הגנה על חוטים, כבלים ומכשירים מפני נזקים בגלל זרם יתר או קצר חשמלי.
סוגים:
- MCB חד-קוטבי (1P)
- MCB דו-קוטבי (2P)
- MCB תלת-קוטבי (3P)
- MCB ארבע-קוטבי (4P)

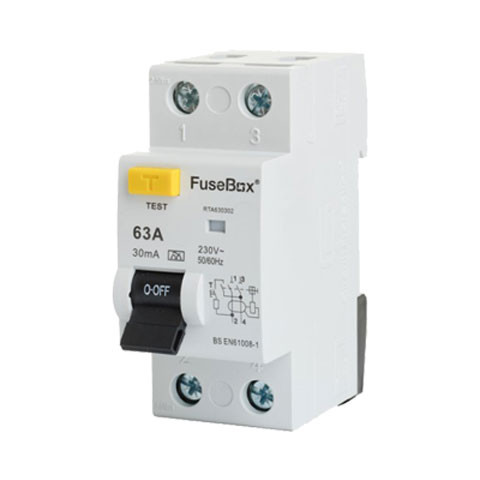

פחת (RCD / RCCB)
ממסר זליגה לאדמה (Residual Current Device) המגן על אדם מפני התחשמלות. מזהה הפרש בין זרם הנכנס לזרם היוצא ומנתק את המעגל.
תפקיד:
ניתוק מיידי של המעגל בעת זליגת זרם לאדמה, הגנה על חיי אדם מפני התחשמלות.
סוגים:
- RCD Type A - לזרם AC ו-DC פועם
- RCD Type B - לזרם DC חלק
- RCD Type AC - לזרם AC בלבד

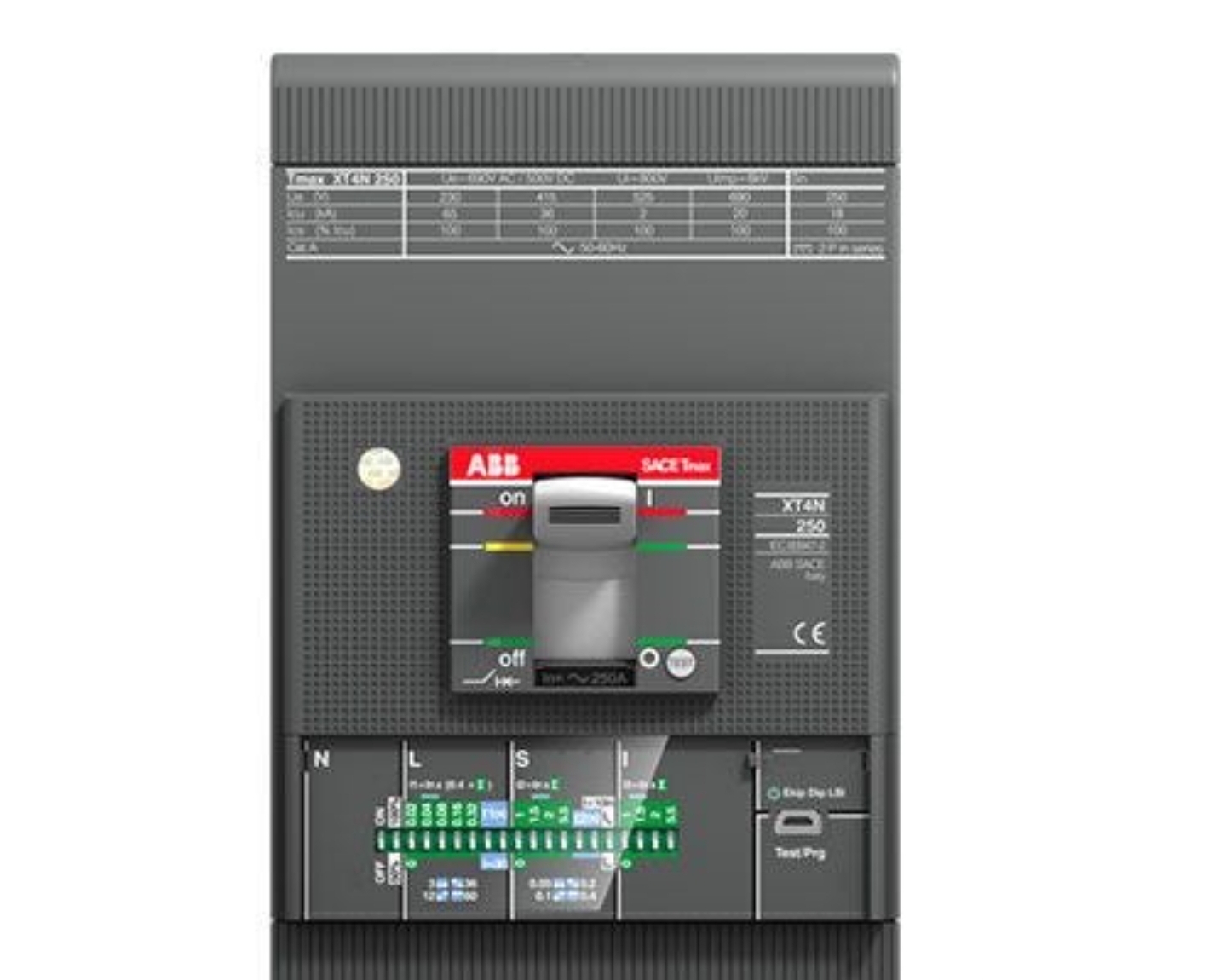

בריקר (Circuit Breaker)
מפסק חשמלי המנתק את המעגל בעת עומס יתר או קצר חשמלי. משמש בלוחות חשמל ראשיים ומשניים להגנה על מעגלים.
תפקיד:
הגנה אמינה על מעגלים עם זמן תגובה מהיר, ניתוק ידני ואוטומטי של מעגלים.
סוגים:
- בריקר תרמי-מגנטי (MCCB)
- בריקר אוויר (ACB)
- בריקר שמן (OCB)
- בריקר ואקום (VCB)

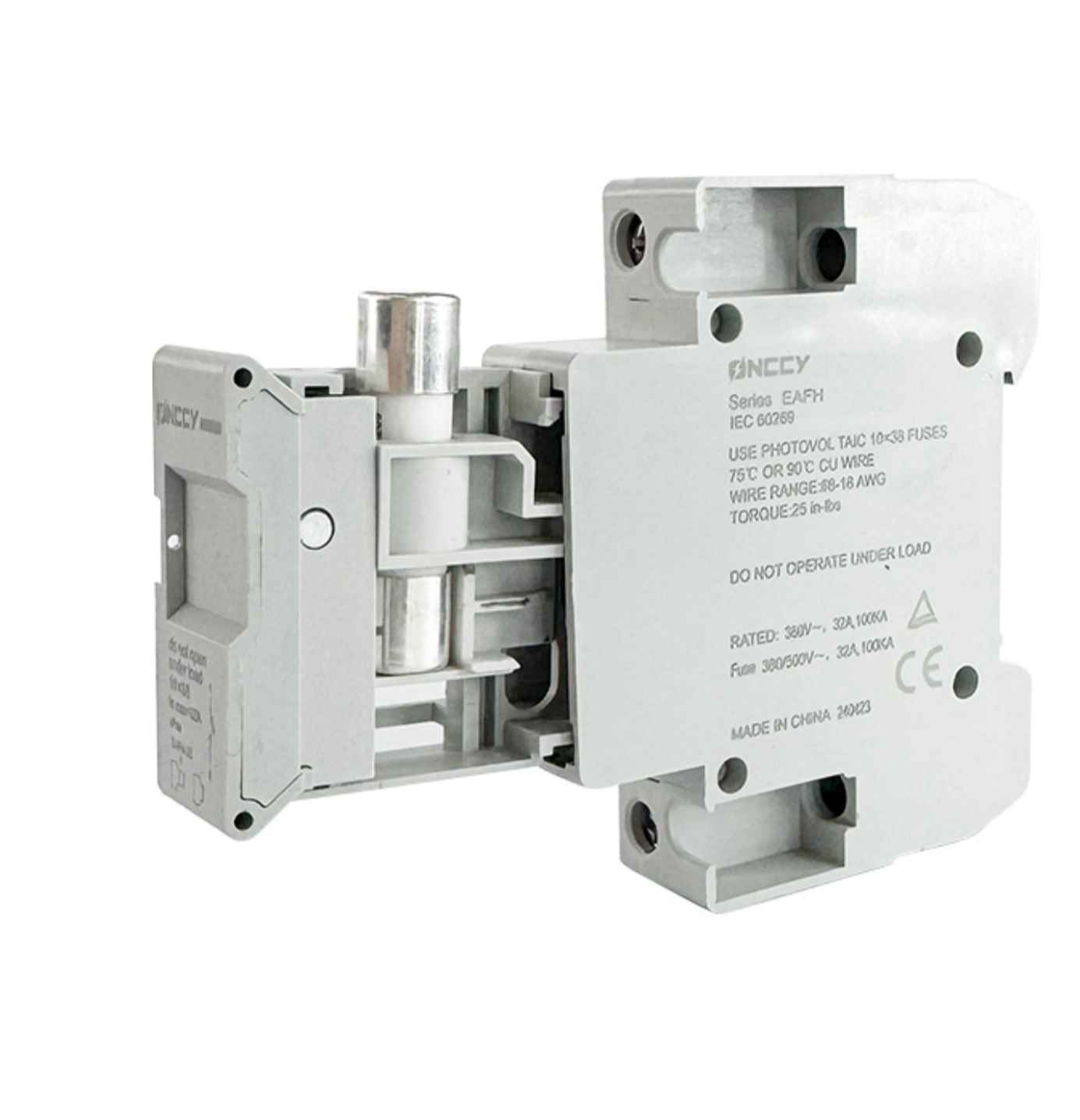

נתיך (Fuse)
התקן הגנה פסיבי המתנתק כאשר הזרם עולה מעל לערך מסוים. הנתיך מכיל חוט או פס מתכת שנמס בזרם גבוה.
תפקיד:
הגנה על מעגלים ומכשירים מפני זרם יתר וקצר חשמלי. הגנה חד-פעמית.
סוגים:
- נתיך צילינדרי (gG/gL)
- נתיך סכיני (NH)
- נתיך HRC
- נתיך מהיר (aR)
לחצן (Push Button)
מתג ידני המשמש להפעלה וכיבוי של מכשירים ומעגלים. הלחצן חוזר למצבו המקורי לאחר שחרור.
תפקיד:
הפעלה ידנית של מעגלי בקרה, התנעה ועצירה של מנועים, איפוס מערכות.
סוגים:
- לחצן NO (פתוח רגיל)
- לחצן NC (סגור רגיל)
- לחצן כפול NO+NC
- לחצן מואר
- לחצן פטריה (חירום)
מפסק (Switch)
התקן בקרה המאפשר הפעלה וכיבוי של מעגלים חשמליים. המפסק נשאר במצבו לאחר הפעלה.
תפקיד:
ניתוק והפעלה של מעגלים, בידוד מקורות מתח, בקרה על תאורה ומכשירים.
סוגים:
- מפסק חד-קוטבי
- מפסק דו-קוטבי
- מפסק תלת-קוטבי
- מפסק ניתוק ראשי
- מפסק מנותק (Isolator)

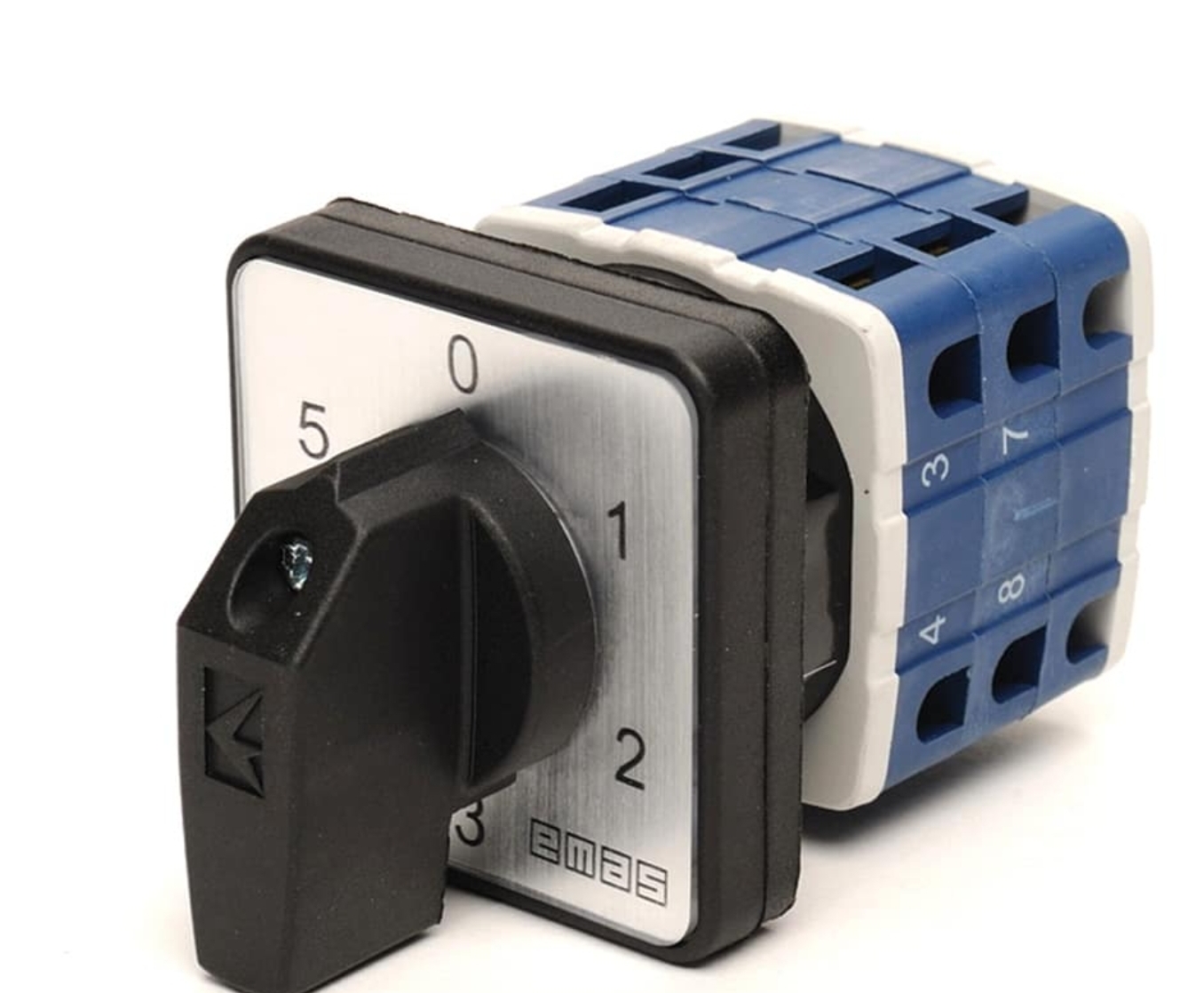

בורר (Selector Switch)
מתג בעל מצבים מרובים המאפשר בחירה בין אפשרויות שונות. משמש לבחירת מצבי עבודה.
תפקיד:
בחירה בין מצבי עבודה (אוטומטי/ידני), בחירת מקור מתח, בחירת מהירות.
סוגים:
- בורר 2 מצבים
- בורר 3 מצבים
- בורר עם מפתח
- בורר מואר

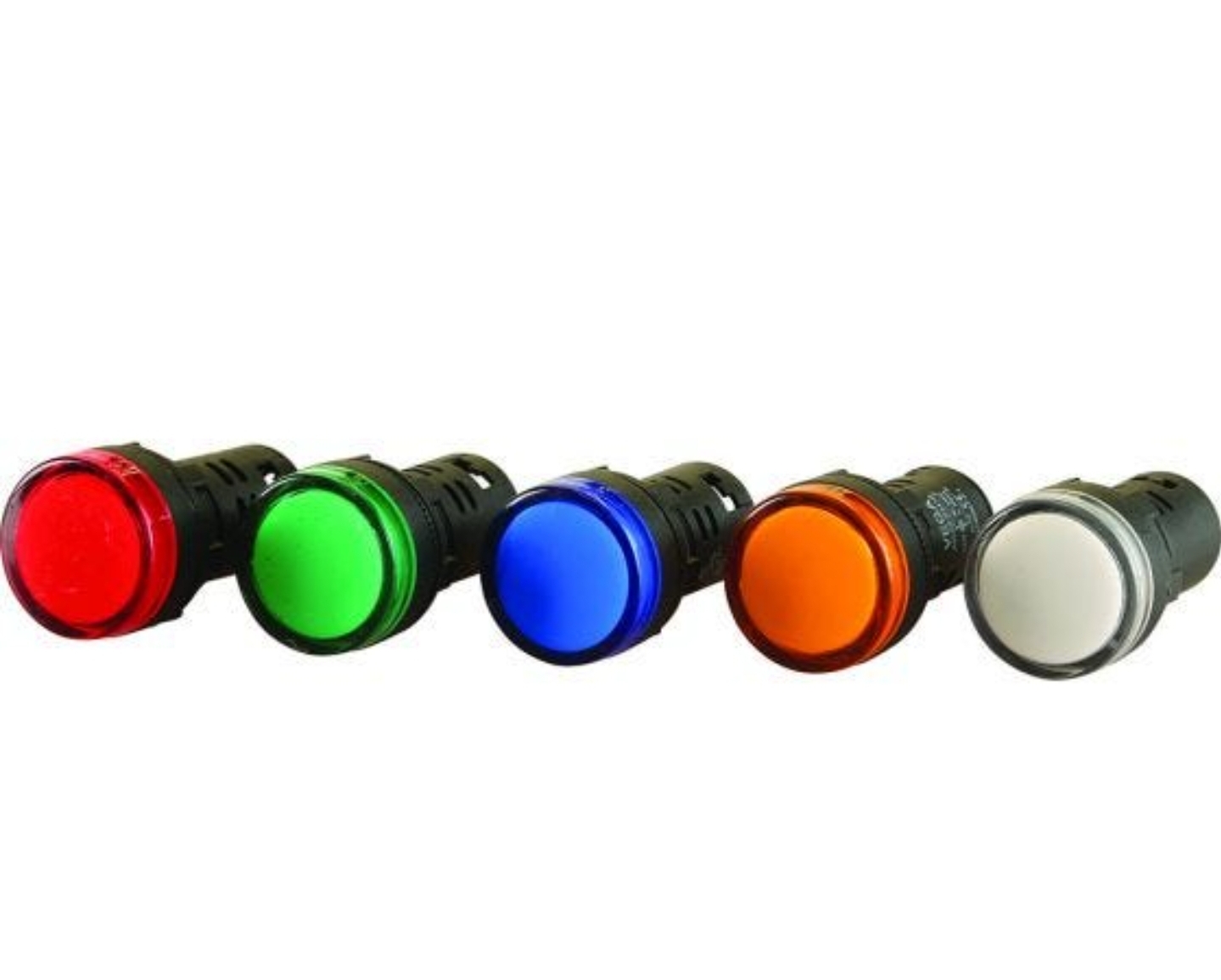

מנורת סימון (Indicator Lamp)
התקן תאורה המשמש כאינדיקטור למצב מערכת. מציג מידע ויזואלי על מצב המעגל.
תפקיד:
אינדיקציה על מצב הפעלה, תקלות, אזהרות ומצבי עבודה שונים.
סוגים:
- מנורה LED
- מנורה נאון
- מנורה ליבון
- מנורה מהבהבת

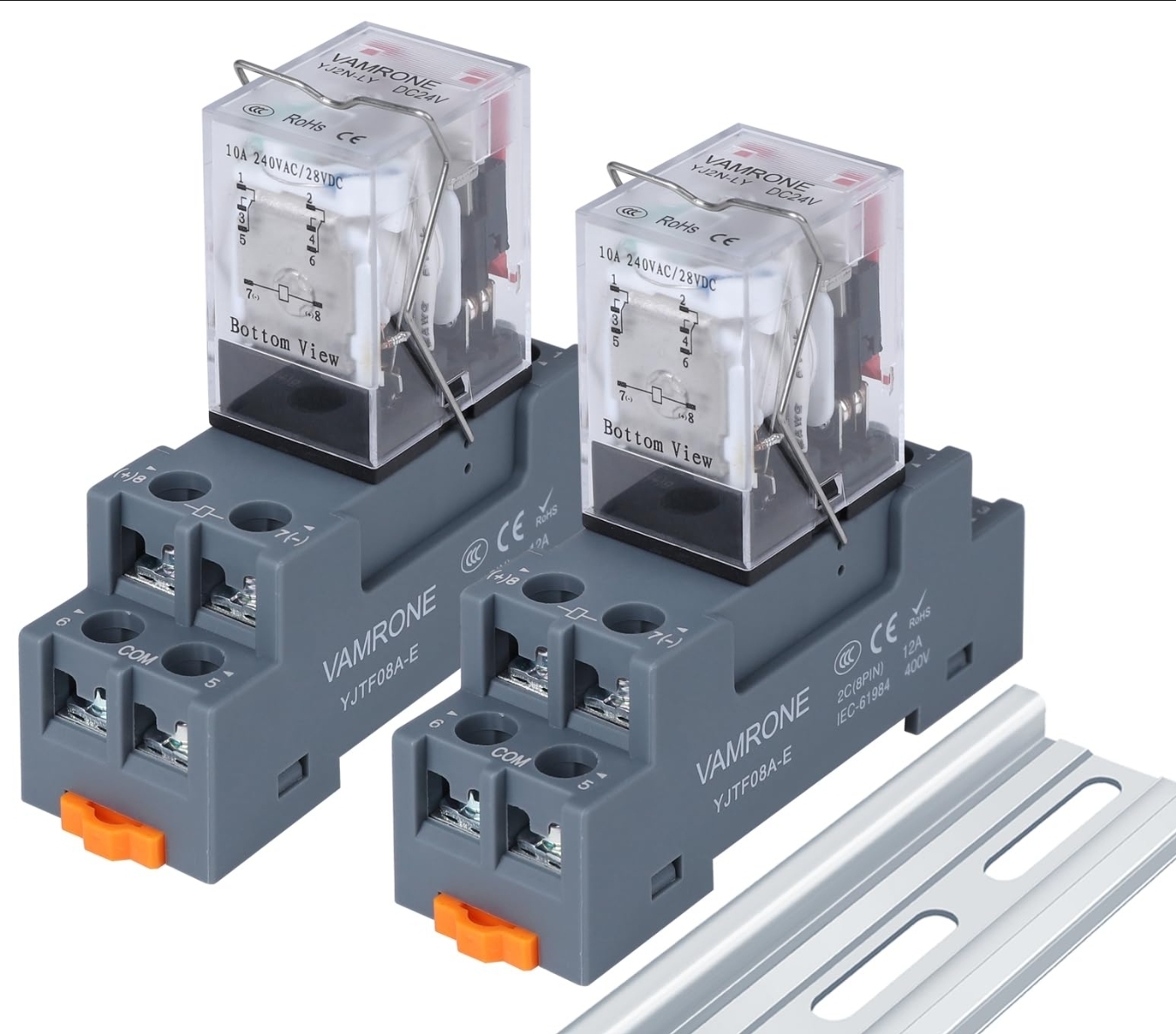

רלי (Relay)
מתג חשמלי המופעל על ידי סליל מגנטי. מאפשר שליטה על מעגל אחד באמצעות מעגל אחר.
תפקיד:
בידוד בין מעגלי בקרה למעגלי כוח, הגברת אותות, לוגיקה חשמלית.
סוגים:
- רלי אלקטרומכני
- רלי מצב מוצק (SSR)
- רלי זמן
- רלי הגנה

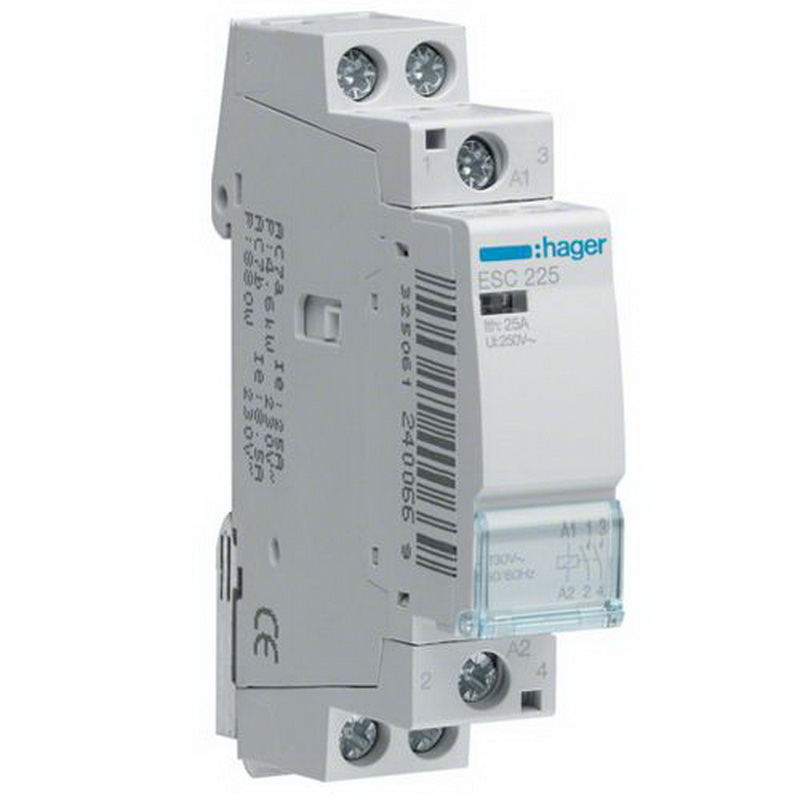

טיימר (Timer)
התקן בקרה המאפשר הפעלה וכיבוי של מעגלים לפי זמן מוגדר מראש.
תפקיד:
תזמון הפעלה וכיבוי של מכשירים, השהיות בתהליכים, בקרת תאורה.
סוגים:
- טיימר ON-Delay
- טיימר OFF-Delay
- טיימר מחזורי
- טיימר שעון

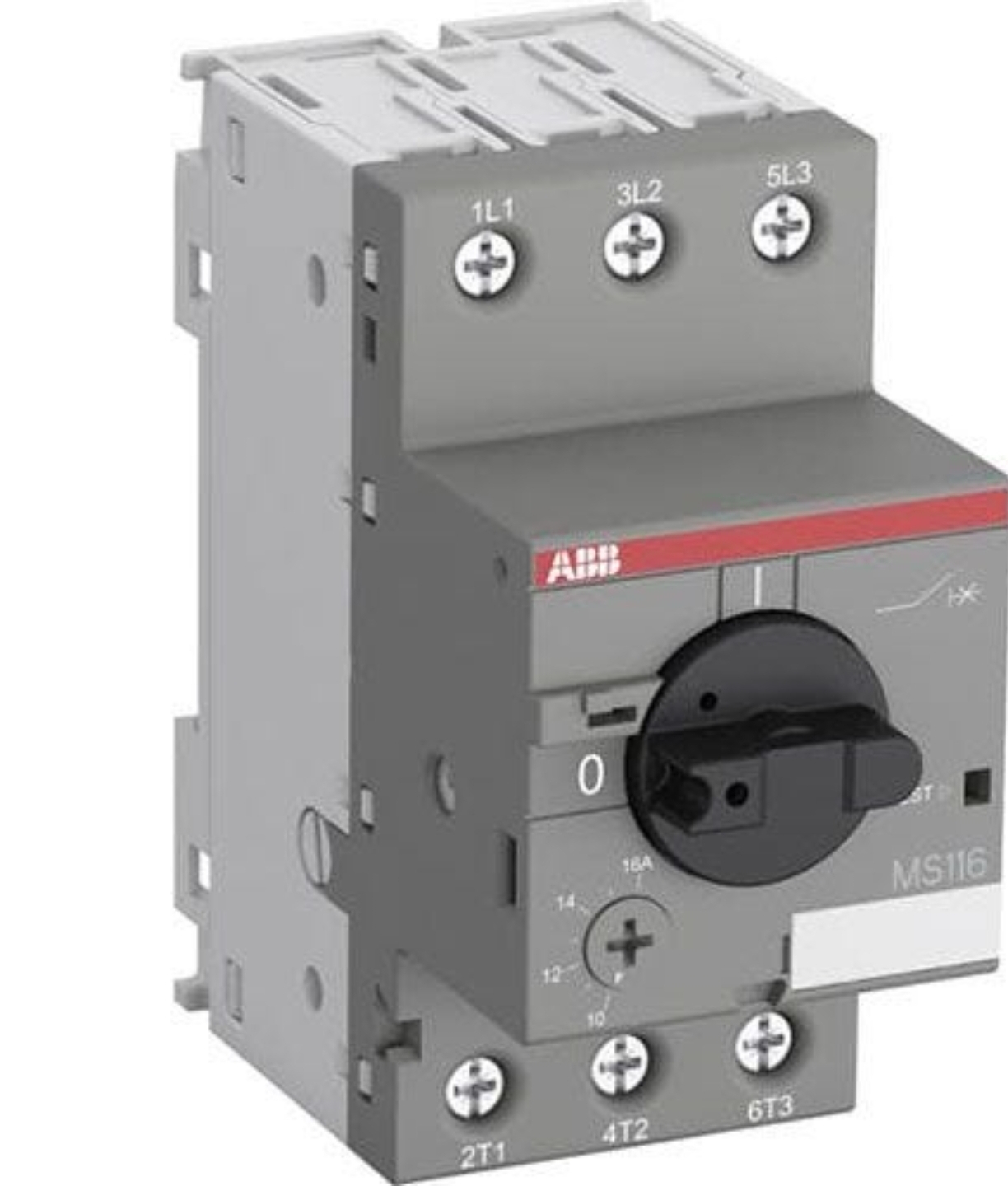

ממסר הגנת מנוע (Motor Protection Relay)
התקן הגנה המגן על מנועים חשמליים מפני עומס יתר, חוסר פאזה, וחוסר איזון.
תפקיד:
הגנה על מנועים מפני נזקים, מניעת התחממות יתר, ניתוק בתקלה.
סוגים:
- ממסר תרמי
- ממסר אלקטרוני
- ממסר דיגיטלי
